1 范围
   本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验方法、检验规则、标志、运输和储存等。
   本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
2 引用标准
   下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
　　GB/T 12-1988 半圆头方颈螺栓
　　GB/T 93-1987 弹簧垫圈
　　GB/T 97.1-1985 垫圈
　　GB/T 700-1988 碳素结构钢
　　GB/T 1408.1-1999 固体绝缘材料电气强度试验方法 工频下的试验(eqvIEC60243-1:1988)
　　GB/T 1410-1989 固体绝缘材料体积电阻率和表面电阻率试验方法(eqvIEC93:1980)
　　GB/T 1720-1993 漆膜附着力测定法
　　GB/T 1764-1989 漆膜厚度测定法
　　GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验 Db: 交变温热试验方法
　　(eqvIEC68-2-30:1980)
　　GB/T 2423.17-1993电工电子产品基本环境试验规程 试验 Ka: 盐雾试验方法
　　(eqvIEC68-2-11:1981)
　　GB/T 2423.46-1997电工电子产品环境试验第2部分: 试验方法 试验Ef: 撞击 摆锤
　　(idt IEC68-2-62:1991)
　　GB/T 2575-1989 玻璃纤维增强塑料耐水性试验方法
　　GB/T 3857-1987 玻璃纤维增强热固性塑料耐化学药品性能试验方法
　　GB/T 3880-1997 铝及铝合金轧制板材
　　GB/T 4208-1993 外壳防护等级(IP代码) (eqvIEC 529:1989)
　　GB/T 4956-1985 磁性金属机体上非磁性覆盖层厚度测量 磁性方法 (eqvISO 2178:1982)
　　GB/T 5270-1985 金属机体上的金属覆盖层(电沉积层和化学沉积层)附着强度试验方法(eqv ISO2819:1980)
　　GB/T 5780-1986 六角头螺栓C级
　　GB/T 6170-1986 六角螺母A级和B级
　　GB/T 6892-1986 工业用铝及铝合金热挤压型材
　　GB/T 7251.1-1997 低压成套开关设备和控制设备 第一部分: 型式试验和部分型式试验成套设备 (idt IEC439-1:1992)
　　GB/T 8013-1987 铝及铝合金阳极氧化 阳极氧化膜的总规范 (idt ISO7599:1983)
　　GB/T 8624-1997 建筑材料燃烧性能分级方法
　　GB/T 9978-1988 建筑构件耐火试验方法 (eqv ISO834:1975)
　　GB/T 10580-1989 固体绝缘材料在试验前和试验时采用的标准条件 (eqv ISO212:1971)
　　GB/T 11253-1989 碳素钢和低合金结构钢冷轧薄钢板及钢带
　　GB/T 13384-1992 机电产品包装通用技术条件
　　GB/T 15568-1995 通用型片状模塑料 (SMC)
　　JB/T 6743-1993 户内户外钢制电缆桥架防腐环境技术要求 3 定义、型号代号

3．1 定义
本标准采用下列定义。
3．1．1 电缆桥架 cable supports system
由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称（以下简称桥架）。
3．1．2 有孔托盘 cable tray system with hole in base area
由带散热孔的底板和侧边所构成的槽形部件。
3．1．3 无孔托盘cable tray system no hole in base area
由底板与侧边构成的槽形部件。
3．1．4 梯架 cable ladder system
由侧边与若干个横化学剥蚀构成的梯形部件。
3．1．5 组装式托盘 cable tray system of assembly
由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。
3．1．6 水平弯通 bend mounted in the horizontal plane running
在同一水平面改变托盘、梯架方向的部件。
3．1．7 水平三通 tee mounted in the horizontal plane running
在同一水平面以不同的三个方向连接托盘、梯架的部件。
3．1．8 水平四通 crose mounted in the horizontal plane running
在同一水平面以不同的四个方向连接托盘、梯架的部件。
3．1．9 垂直上弯通 bend mounted in the vertical plane running up
使托盘、梯架从水平面改变方向，向上延伸的部件。
3．1．10 垂直上三通 tee mounted in the vertical plane running up
在同一垂直面以不同的角度分开三个方向，向下连接托盘、梯架的部件。
3．1．11 垂直下弯通 bend mounted in the vertical plane running down
使托盘、梯架从水平面改变方向，向下延伸的部件。
3．1．12 垂直下三通 tee mounted in the vertical plane running down
在同一垂直面以不同的角度分开三个方向，向下连接托盘、梯架的部件。
3．1．13 垂直四通 crose mounted in the vertical plane running
在同一垂直面以不同的角度分开四个方向连接托盘、梯架的部件。
3．1．14 耐火电缆桥架 cable tray system resistance to fire
由桥架的直线段、弯通、附件以及支、吊架等组成，用以支撑电缆的、具有连续的刚性结构系统，该系统维持工作时能达到规定的要求（有些场合可简称耐火槽盒）。
3．1．15 支吊架 supports and pendants
直接支承托盘、梯架的承重部件。
3．1．16 附件 system accessory
用于完成辅助功能的系统组件，例如：电缆隔离、电缆固位、盖板等）。
3．1．17 额定均布负载 rated uniformly distributed load
产品在正常使用过程中所能允许施加的****均布载荷。
3．1．18 跨距 span
两个相邻支架中点之间的距离（3m以上为大跨距）。

3．2 型号代号

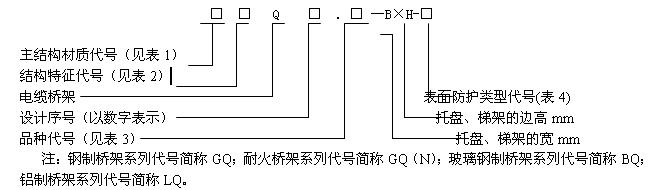

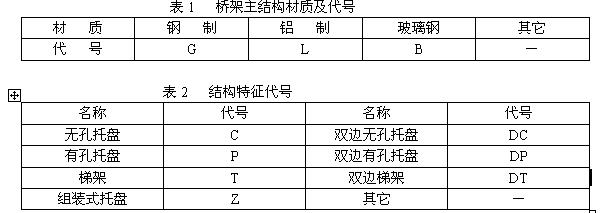

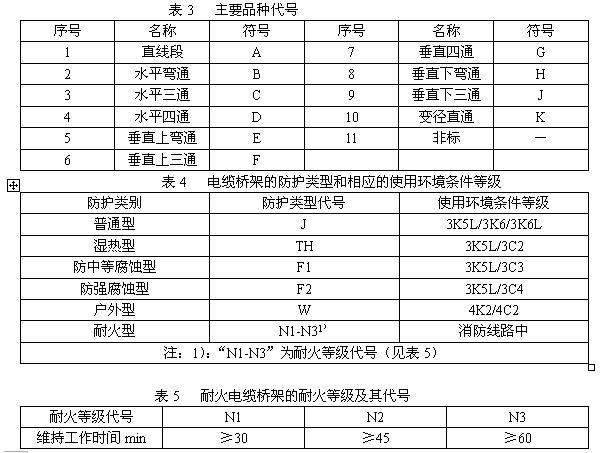

3．2．1 桥架型号及代号

3．2．2 桥架型号示例
举例：
型号：GPQIA－200×50TH
含义：200mm×50mm钢制有孔托盘直线段电缆桥架，设计序号1，防护类型为湿热型。

3．2．3 附件及其代号
───盖板（G）
───直线连接板（BLJ）
───铰链式连接板（BLS）
───端头连接板（BDL）
───调宽板（BTK）
───调高板（BTG）
───调宽调高板（TKG）
───调角板（BTJ）
───隔板（BG）
───引下装置（YX）
───电缆卡具（DK）
───终端封头（ZF）
───伸缩节（SSJ）
───锁扣（SK）
───半圆头方颈螺栓（FJS）
───其他坚固件（QT）
3．2．4 基本支吊架及其代号
───托臂：可分为沿墙托臂（TBQ），立柱托臂（TBL），竖井托臂（TBS）等。
───立柱：可分为工字钢立柱（LZG），槽钢立柱（LZC），角钢立柱（LZJ），异型钢立柱（LZYX）等。
───吊架：可分为角钢横担（HDJ）双杆式、槽钢横担（HDC）双杆式及方型吊框（DK）单杆式，吊杆用型材时可为圆钢吊杆（DGY），角钢吊杆（DGJ），槽钢吊杆（DGC）和异形钢吊杆（DGYX）。
───其它固定支架：如垂直或斜面支承的固定架等。
4 要求
4．1 正常使用条件
4．1．1 安装地点的海拔高度不超过2000m。

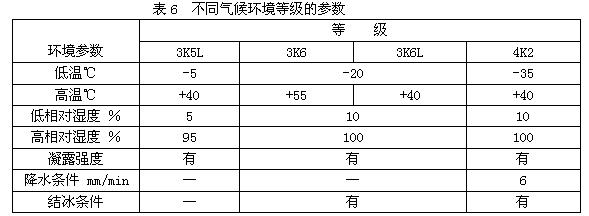

4．1．2 不同气候环境等级的参数见表6。
表6 不同气候环境等级的参数

环境参数 等 级
3K5L 3K6 3K6L 4K2
低温℃ -5 -20 -35
高温℃ +40 +55 +40 +40
低相对湿度 ％ 5 10 10
高相对湿度 ％ 95 100 100
凝露强度 有 有 有
降水条件 mm/min — — 6
结冰条件 — 有 有
4．2 特殊使用条件

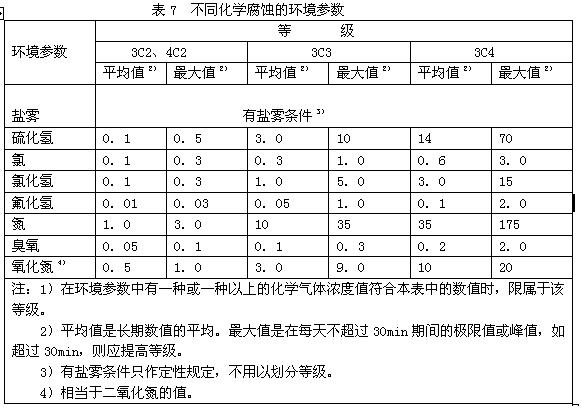

4．2．1 敷设在不同化学腐蚀环境中见表7
表7 不同化学腐蚀的环境参数

4．2．2 敷设在消防线路中。
4．2．3 敷设在海拔2000m以上。
注：由用户与制造厂协商确定。
4．3 电缆桥架的结构要求
4．3．1 防护等级
a)无孔托盘（无盖无孔托盘除外）的整体防护等级应符合GB 4208-1993的规定，户内不低于IP30，户外不低于IP33。
b）耐火电缆桥架的防护等级应符合GB 4208-1993的规定，户内为IP40，户外为IP44。
4．3．2 材料
桥架所选用的材料应符合自身的相关标准。
a)钢制托盘、梯架及附件宜采用冷轧钢板制作，并应符合GB/T 700-1988中Q235A钢，和GB/T 11253中的有关规定。
b)铝制托盘、梯架及附件的板材、型材应符合GB/T 3880和GB/T 6892的规定。
C）玻璃钢制的托盘、梯架及附件，其材料应符合GB/T 15568的规定。其它非金属托盘、梯架应符合材料自身的有关规定。
d)螺栓、螺母、平垫、弹垫及半圆头方颈螺栓，应分别符合GB/T 5780、GB/T 6710、GB/T 97.1、GB/T 93和GB/T 12的规定。
e)耐火电缆桥架中直接与带电电缆接触的非金属材料应符合GB 8624-1997中B1级的规定。
f)支吊架所选用材料应符合自身的有关规定。
4．3．3 托盘、梯架常用规格

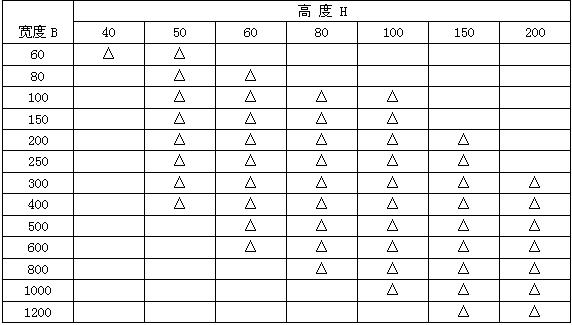

托盘、梯架的宽度与高度常用规格尺寸见表8中符号“△”。典型图例见附录A。
表8 常用规格尺寸 mm

4.3.4  板材厚度

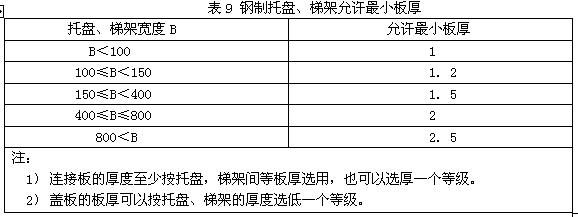

钢制托盘、梯架允许最小板材厚度见表9。

托盘、梯架直线单元的标准长度为2m、3m、4m、6m、8m。
4．3．5 直角弯通的弯曲半径
托盘、梯架直角弯通常用的内侧弯曲半径R为200mm、300mm、400mm、600mm、900mm。
4．3．7 通风孔
有孔托盘底部通风孔面积，不宜大于底部总面积的40%。
4．3．8 梯架的横档
梯架的横档中心距不应大于400mm。横档的宽度不宜小于30mm。
4．3．9 焊接件质量要求
焊接表面均匀，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。
4．3．10 表面防护层技术要求

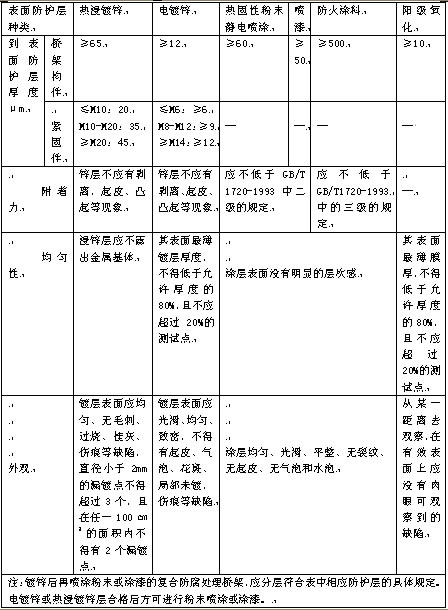

4．3．10．1 表面防护涂（镀）层技术要求见表10。（钢制桥架表面防护处理方式见附录C）。
表10 表面防护层技术要求

4．3．10．2 附件的防腐处理应与桥架的主体结构相一致，紧固件的防腐处理见表10。
4．3．10．3 各种类型的支、吊架其表面处理与托盘、梯架是否相一致，可由制造厂和用户协商而定。
4．3．11 玻璃钢及其它非金属桁架的质量要求
4．3．11．1 玻璃钢及其它非金属桥架其外表面应平整、光滑无划痕、缺料、裂纹，色调不一致，斑迹等缺陷。锯、切、冲口断面及连接孔断面不得有分层毛刺。
4．3．11．2 玻璃钢及其它非金属桥架应具有一定的耐水性能和耐腐蚀性能。
4．3．11．3 玻璃钢及其它非金属桥架应具有可靠的绝缘性能，其表面电阻率应大于或等于108Ω，体积电阻率应大于或等于107Ω?㎝。
4．3．11．4 玻璃钢及其它非金属桥架不应被点燃。如果被点燃应能限制火焰蔓延。

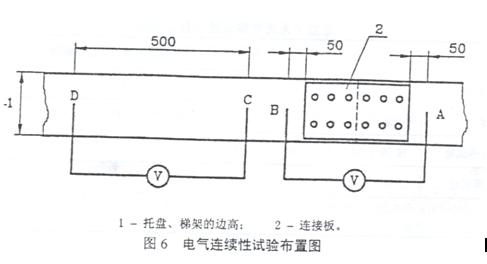

4．3．12 保护电路连续性
金属桥架系统，应有可靠的电气连接并接地。保护电路连续性的技术要求为：在有跨接点处连接电阻应小于等于50mΩ；无接点处连接电阻应小于等于5 mΩ/m。玻璃钢或其它非金属材料桥架根据需要可沿桥架全长另敷高专用接地线，其截面积大小可根据GB7251．1-1997中的7．4．3．1．7的有关规定，由用户与制造厂家协商。
4．3．13 机械负载
4．3．13．1 正常机械负载
桥架除包括其本身的重量外，还应包括其所能承受的电线电缆的机械负载。
a) 所需机械刚度可通过选择材料的厚度、形状来获得，或通过制造厂规定的固定支架距离来获得。
b) 桥架在承受额定均布载荷时，其相对挠度钢制的不宜大于1/200，铝制的不宜大于1/300，玻璃钢制的不宜大于1/200（见表11）

表11 典型电缆桥架载荷表

C）各种类型的支吊架应能承受相应规格（层数）托盘、梯架的额定均布负载，满足强度、刚度及稳定性的要求。钢制吊架的横担或侧壁固定的托臂在承受额定负载时的****挠度值与其支吊架本身长度之比不宜大于1/100。托臂为铝型材时，不宜大于1/150。典型图例见附录B。
4．3．13．2 特殊机械负载
桥架系统除承受正常机械负载外，原则通过不可做人行通道使。如需作为人行通道等其他用途，为此目的而进行的特殊设计，应由制造厂和用户之间协商。
4．3．14 耐撞击能力
托盘、梯架应能承受GB/T 2423。46-1997中表2碰撞能量为10J的撞击。碰撞后不应出现影响安全使用的变形和裂纹。

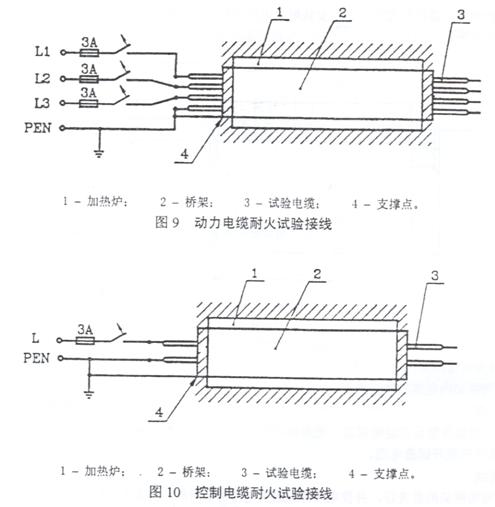

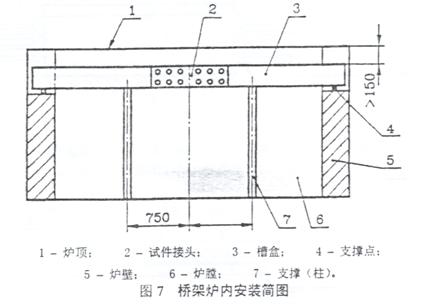

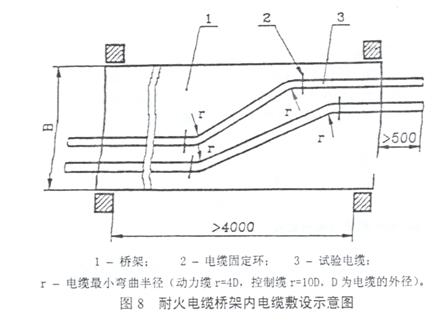

4．3．15 耐火电缆桥架
耐火电缆桥架应符合表5给出的不同耐火等级。
5 试验方法
玻璃钢及其它非金属桥架在完成制造240h后，方可进行试验。
5．1 外观检查
桥架的外观采用目测、手触摸检验相结合的方法进行检验，试验结束应满足本标准4.3.9～4.3.11.1中的有关规定.
5.2 机械负载试验
桥架机械负载试验可依直线段接头部分负载为判定依据,当该试验通过后,不含接头的直线段及弯通机械负载试验可不做该项试验.
5.2.1 直线段及直线段接头部分机械负载试验
按表11给出的额定负载验证托盘、梯架在水平安装时其结构强度的可靠性。
5.2.1.1 样品要求

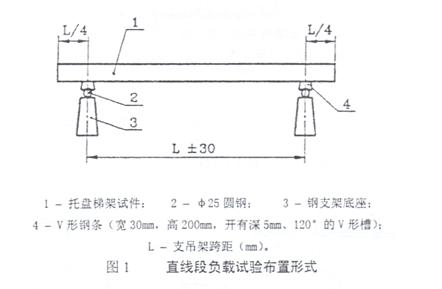

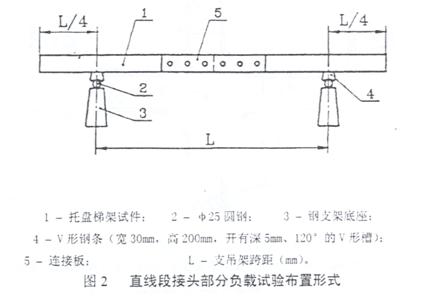

样品为直线段,不少于两件及必要的连接件.支吊架距离和额定均布负载值按表11的规定。直线段和直线段接头部分的负载试验分别按图1、图2进行布置。

5.2.1.2 试验负载要求
可采用钢条、铅锭或其它非连续刚性材料。钢条可用厚3mm，宽30mm～50mm，长度不大于1m的扁钢，其它负载材料宽度不大于125mm，长度不大于300mm，****重量不超过5Kg。
5.2.1.3 加载
按表11给定的额定均布负载乘以1.25即为试验负载值或是当支吊架间距大于2m时,按照制造厂产品技术条件提供的额定均布负载值,为了便于对梯架加载,允许用厚1mm,长度不大于1m的钢板或网板置放在支架跨距内横档上,两块钢板之间不能搭接,钢板重量应计入试验负载总重量.负载与试件侧边距离均为10mm～15mm。
5.2.1.4 试验结果
5.2.1.4.1当试验载荷加至额定值后,将支吊架、试件调整平稳，测量位于跨距中部两个侧边的中心值取其平均挠度值应符合表11的要求，精度等级为0.1mm。
5.2.1.4.2 试验完毕卸下试验负载,桥架不应有明显的永久变形。
5.2.1.4.3 接头部位在试验中和试验后(卸载后)保护电路应保持其功能。
5.2.2 弯通的负载试验

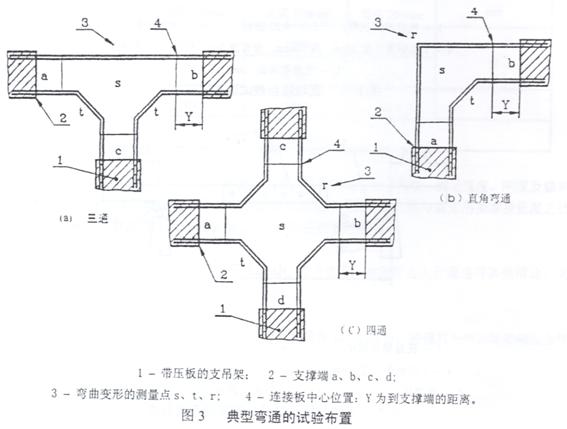

试验布置见图3,试验方法同5.2.1,试验结果的判定同5.2.1.4。
检测挠度值的r、s、t点应设在支撑端中部位置，偏差不应超过两支撑端之间距离的1/100。当两个支撑端之间为弧线时，（如图3（b）中a点至b点）其偏点不应超过a、b之间弧线距离的1/100。
5.3 支吊架负载试验
5.3.1 试品要求

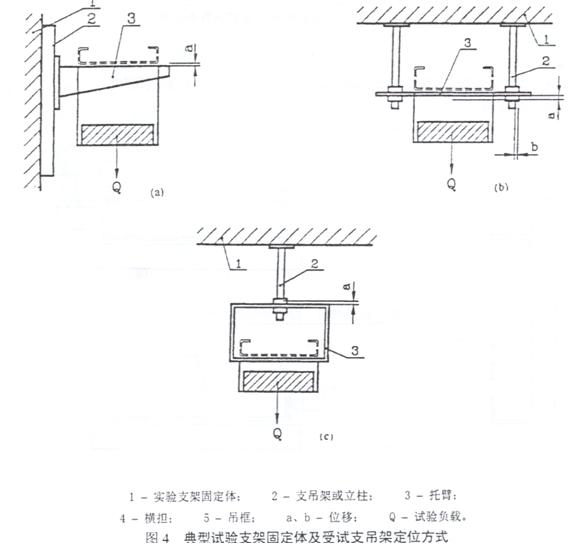

制造厂应按不同的支吊架型式提供一组以上的组装形式,试验布置方法如图4.
5.3.2 试验负载材料
负载材料可采用钢块、铅锭或其它比重较大的材料。

5.3.3

5.3.3 试验负载
试验负载按下式确定:
　　　　　Q=L(K0·qz+G)
式中：
　　　　　Q 试验负载，kg；
　　　　　K0 安全系数取K0=1.7；
　　　　　L 支、吊架相邻两侧等跨布置时的跨距，m；
　　　　　qz 每层桥架的额定均布负载kg/m；
　　　　　G 托盘、梯架及盖板、附件的自重：kg/m。
5.3.4 加载
5.3.4.1 按托盘、梯架的两侧边在托臂上的位置吊挂负载，盛装负载材料的容器、吊具的重量应计入负载总重量。
5.3.4.2 试验时应分次加载,当立柱或吊杆支承多层托臂时,以各层托臂同时承受各自的试验负载进行整体试验.
5.3.5 试验结果
5.3.5.1 当试验载荷按本标准5.3.3加至额定值时,待支架稳定后测量图4中位移a、b，应符合本本标准4.3.13.1中c)的要求,精度等级为0.1mm.
5.3.5.2 试验完毕,卸下试验负载,支吊架不应有明显的永久变形。
5.3.5.3 检查焊口或螺栓连接处不应有裂纹、变形损坏，卡式托臂不应有下滑。
5.4 撞击试验
5.4.1 试品要求
玻璃钢及其它非金属度品长度为250mm±5mm:三件(钢制桥架长度不受限制)。

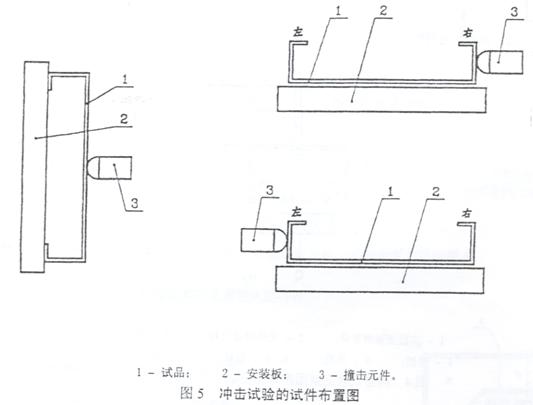

5.4.2 试品布置见图5。

5.4.3 试验条件
金属制桥架可在常温下试验.玻璃钢或其它非金属材料制成的桥架,试验之前应进行连续240h，60℃±２℃的老化过程后，将试品放入恒温冰箱，箱中的温度应为－20℃，其误差为±2℃，2h后，将试品依次取出，在10s±1s的时间内完成试验。
5.4.4 试验方法
三个试品分别做底部及两个侧边的撞击试验,撞击的位置分别为底部及两侧边的中部。
试品的安装要求应符合GB/T 2423.46-1997中12.2的要求。
严酷等级按GB/T 2423.46-1997中表2，10J的撞击能量值来考核，撞击次数为各一次。
5.4.5 试验结果
经撞击试验后试品应不出现影响安全使用的变形和裂纹。
5.5 人工气候防护试验
5.5.1 应按表12中规定的试验项目、试验周期进行试验。防护类型试验可按用户要求选择，生产厂家必须做普通型（J）防护类型的试验。
